تحلیل فنی گیربکس (AL4 (DP0: نقاط ضعف کلیدی و استراتژیهای تعمیر و نگهداری

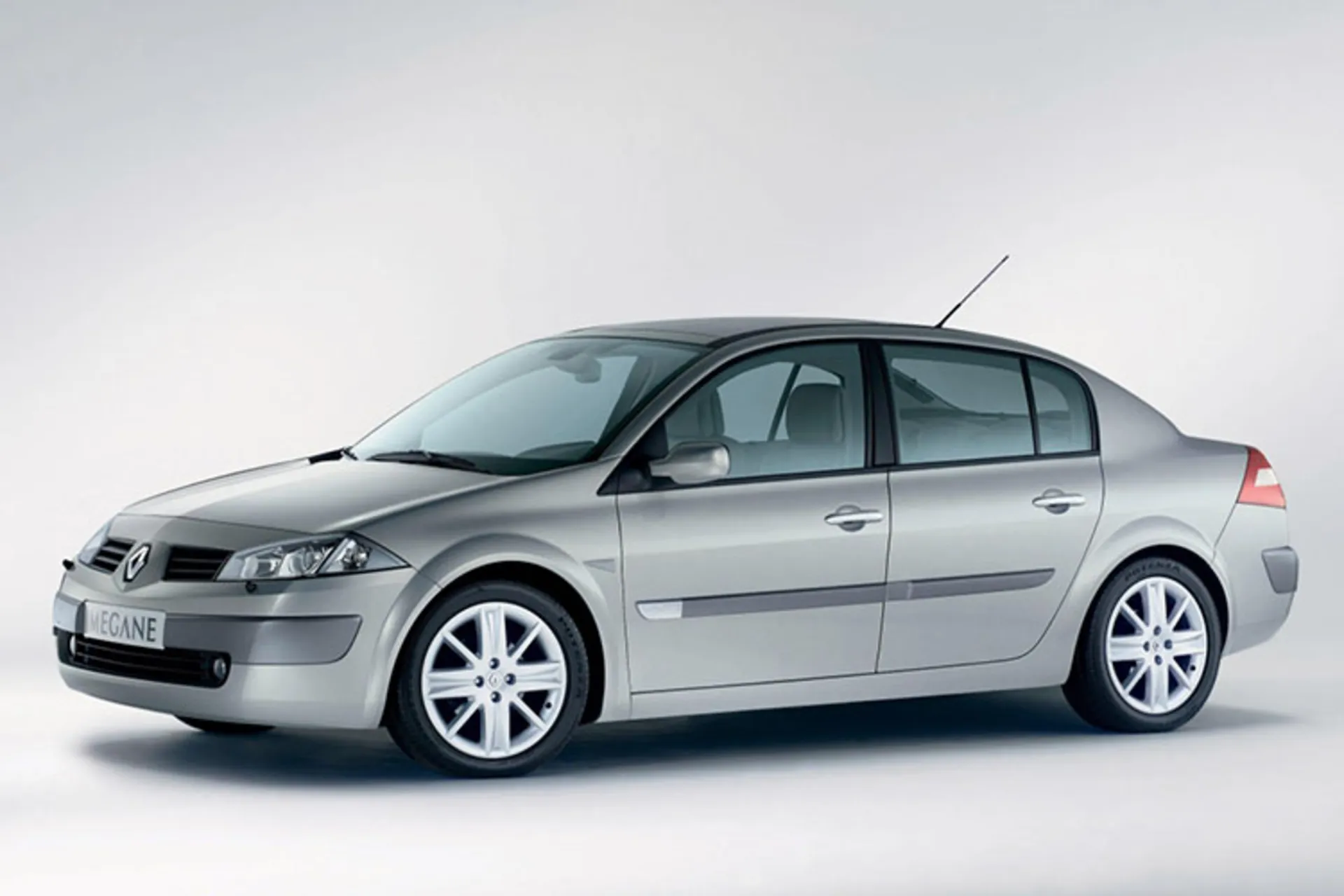

گیربکس اتوماتیک AL4 )که در برخی نسخه ها با نام DP0 شناخته میشود(یکی از پرکاربردترین گیربکسهای نصب شده بر روی خودروهای فرانسوی )مانند پژو 206، 207، سیتروئن C3 و رنو( در بازار ایران است. این گیربکس که توسط شرکت تارا (Talbot/PSA) طراحی و توسط رنو نیزمورد استفاده قرار گرفت، علیرغم مزایایی چون سادگی نسبی در طراحی اولیه (نسبت به گیربکسهای مدرنتر)، به دلیل چندین نقص ذاتی و حساسیت باال به نحوه نگهداری، شهرت چالشبرانگیزی پیدا کرده است. این مقاله به صورت فنی به بررسی ساختار و دقیقا ً به تحلیل چهار حوزه اصلی ضعف این گیربکس میپردازد تا متخصصین و مالکان بتوانند درک عمیقتری از مشکالت رایج آن کسب کنند و استراتژیهای مؤثر نگهداری و تعمیر را به کار گیرند. تمرکز اصلی بر روی وابستگی شدید به کیفیت روغن، ضعف کالچها، مشکالت واحد هیدرولیک و مدیریت حرارتی ناکافی خواهد بود.

بخش ۱: ساختار و معرفی کلی AL4

گیربکس AL4 یک گیربکس اتوماتیک چهار سرعته سیارهای است که از فناوری هیدرومکانیکی بهره میبرد و توسط واحد کنترل الکترونیکی (TCU) مدیریت میشود. این طراحی، آن را در رده گیربکسهای سنتی قرار میدهد، نه گیربکسهای پیچیده مدرن مجهز به دهها سنسور.

معرفی سازنده

گیربکس AL4 محصول مشترک شرکتهای PSA )پژو-سیتروئن) و رنو است. این گیربکس به دلیل شباهتهای ساختاری و عملکردی، اغلب با گیربکس DP0 رنو مقایسه میشود؛ هرچند تفاوتهای جزئی در کالیبراسیون و قطعات نرمافزاری بین نسخههای مختلف وجود دارد.

اجزای اصلی

ساختار AL4 بر اساس اصول پایهای طراحی گیربکسهای سیارهای بنا شده است:

تورک کانورتر (Torque Converter):وظیفه انتقال قدرت از موتور به گیربکس را بر عهده دارد و قابلیت “کوپلینگ هیدرولیکی” را فراهم میکند. در AL4، مبدل گشتاور اهمیت ویژهای در انتقال حرارت نیز دارد.

مجموعه دندههای سیارهای (Planetary Gear Sets):این مجموعه شامل دندههای خورشیدی، سیارهای و رینگی است که با استفاده از مجموعههای کالچ و ترمز، نسبتهای مختلف دنده را ایجاد میکنند.

مجموعه کالچها (Clutch Packs):برای درگیر کردن یا آزاد کردن عناصر مختلف مجموعه دندهها استفاده میشوند. در AL4، کالچهای متعددی (معموال ً Forward، Reverse، و کالچهای اوردرایو) وجود دارند که در بخش ۲ با جزئیات بیشتری مورد بررسی قرار خواهند گرفت.

سیستم هیدرولیکی )Valve Body(:قلب کنترل مکانیکی گیربکس است. این واحد پیچیده شامل کانالهای روغن، شیرهای تنظیم فشار (Regulators) و شیرهای کنترل جهت (Directional Valves) است که توسط شیرهای برقی (Solenoids) فعال میشوند.

واحد کنترل الکترونیکی )TCU / TCM(:مغز متفکر گیربکس است. TCU با دریافت دادههایی از سنسورهای اصلی (مانند سنسور سرعت خودرو، سنسور موقعیت پدال گاز و سنسور دمای روغن گیربکس)، دستور فعالسازی شیرهای برقی را صادر میکند تا تعویض

دنده انجام شود.

تفاوتهای اصلی با گیربکسهای مدرنتر

برخالف گیربکسهای مدرنتر مانند CVTها یا گیربکسهای دارای ۸ سرعته به باال، AL4 دارای سادگی در تعداد مراحل است (۴ دنده)، اما این سادگی باعث وابستگی شدید به کیفیت سیال هیدرولیک و فشار دقیق روغن شده است. همچنین، تعداد سنسورهای محیطی آن بسیار کمتر است، که در صورت خرابی سنسور حیاتی (مانند سنسور دما)، کل سیستم را دچار اختالل جدی میکند.

بخش ۲: تحلیل فنی نقاط ضعف اصلی

نقاط ضعف AL4 اغلب ریشه در عدم تحمل آن نسبت به تغییرات محیطی (دما) و کیفیت سیال عملیاتی (روغن) دارد.

۲.۱. حساسیت شدید به آلودگی روغن )اهمیت سرویس دورهای(

مهمترین عامل مرگ تدریجی گیربکس AL4، آلودگی روغن واسکازین (ATF) است. در این گیربکس، روغن وظیفه انتقال نیرو، خنککاری و روانکاری را بر عهده دارد.

تاثیر آلودگی روغن بر عملکرد شیر برقیها (Solenoids)

شیرهای برقی (Solenoids)، به ویژه شیرهای کنترل دنده (Shift Solenoids)، دارای مجاری بسیار باریک و تلرانسهای بسیار دقیق هستند. 1.مسدود شدن مجاری:ذرات سایشی فلزی ناشی از سایش کالچها یا یاتاقانها، در روغن معلق شده و به مرور این مجاری باریک را مسدود میکنند. این انسداد منجر به نشت روغن به صورت کنترلنشده یا تأخیر در رسیدن فشار به بخش مورد نظر میشود.

2.گیر کردن شیر برقی:ذرات بزرگتر میتوانند موجب گیر کردن

پیستون داخلی شیر برقی شوند. گیر کردن یک شیر برقی وظیفه تعویض دنده (مثال ً شیر دنده ۳ به ۴) میتواند باعث شود که گیربکس در حالت دنده قبلی بماند یا با ضربه شدید وارد دنده بعدی شود.

تشریح نقش پمپ هیدرولیک و فیلتر روغن

پمپ هیدرولیک وظیفه ایجاد فشار الزم (Line Pressure) را دارد. در AL4، پمپ مستقیما ً درگیر انتقال قدرت نیست، اما وظیفه حیاتی تامین فشار هیدرولیکی را دارد.

فیلتر روغن:فیلتر نصب شده در AL4 معموال ً یک فیلتر کاغذی یا پارچهای ساده است که برای جذب برادههای نسبتا ً درشت طراحی شده است. این فیلتر قادر به جذب میکروذراتی که باعث آسیب به شیرهای برقی میشوند، نیست.

جریان مجدد آلودگی:پس از تولید برادهها (مثال ً از کالچها)، این ذرات در روغن معلق میمانند. اگر سرویس دورهای انجام نشود، این ذرات به طور مداوم در سیستم هیدرولیک به گردش درآمده و به بخشهای حساس آسیب میزنند.

عالئم خرابی ناشی از آلودگی روغن

تأخیر در تعویض دنده (Slipping):در ابتدا تأخیرهای کوچک، سپس لغزش طوالنیتربین دندهها.

تقه زدن شدید (Harsh Shifting):به دلیل عدم رسیدن سریع فشار کافی به کالچ مورد نظر برای درگیر شدن.

زوزه کشیدن (Whining):در برخی موارد، عملکرد ضعیف پمپ یا وجود ذرات در اطراف پمپ میتواند صدای اضافی ایجاد کند.

۲.۲. ضعف مجموعه کالچها (Clutch Packs)

کالچها، به ویژه کالچهای درگیر شونده در بارهای باال، نقطهضعف مکانیکی این گیربکس هستند.

بررسی کالچهای Forward و Reverse

در گیربکس AL4، کالچهای درگیر شونده در هنگام حرکت به جلو (Forward) و همچنین دنده عقب (Reverse) اغلب زودتر از سایرین دچار استهالک میشوند. این به دلیل طراحی پکیجهای دیسکی و صفحات است که ممکن است در مقایسه با گیربکسهای سنگینتر، ظرفیت انتقال گشتاور محدودی داشته باشند.

سایش زودرس:صفحات کالچها (Friction Plates) به مرور زمان ضخامت خود را از دست میدهند. این امر باعث میشود که برای درگیر شدن کامل، نیاز به فشار بیشتری باشد یا فاصله بیشتری بین صفحات ایجاد شود که منجر به لغزش میشود.

انتقال حرارت بیش از حد:لغزش مداوم در کالچها، به ویژه در شروع حرکت یا هنگام ترافیکهای سنگین، حرارت بسیار زیادی تولید میکند. این حرارت مستقیما ً به روغن ATF منتقل شده و دمای کلی گیربکس را افزایش میدهد که چرخه معیوب تخریب قطعات الستیکی و روغن را تسریع میکند.

تحلیل فشار:فشار الزم برای درگیری کالچها توسط روغن تأمین میشود. اگر در اثر ساییدگی صفحات، فضای آزاد بین صفحات افزایش یابد، شیربرقی باید مدت زمان طوالنیتری فعال بماند تا فشار کافی برای فشردهسازی مجموعه دیسکها ایجاد شود. اگر روغن کثیف باشد، این فشار به موقع ایجاد نمیشود و لغزش رخ میدهد.

راهحل: استفاده از کیتهای تقویتشده در صورت نیاز به تعمیر اساسی

هنگامی که گیربکس برای تعمیر اساسی باز میشود، توصیه میشود که صفحات کالچ با کیتهای با کیفیت باال یا تقویتشده جایگزین شوند تا تحمل حرارتی و مکانیکی بهتری نسبت به نمونههای فابریک داشته باشند.

۲.۳. مشکالت رایج در واحد کنترل هیدرولیکی (Valve Body)

واحد کنترل هیدرولیکی (VB) محل تالقی کنترل مکانیکی و الکترونیکی است و به دلیل تلرانسهای بسیار پایین، بسیار مستعد خرابی است.

اهمیت فشار خطی (Line Pressure) و نقش شیرهای اصلی فشار خطی (Line Pressure) فشار پایه روغن در کل سیستم است که مستقیما ً مسئول درگیر کردن کالچها و ترمزها است.

شیر تنظیم فشار اصلی (Main Pressure Regulator Valve):این شیر وظیفه دارد فشار را در محدوده ایمن و عملیاتی نگه دارد. اگر این شیر به دلیل سایش یا گیر کردن (ناشی از رسوبات و برادهها) شل شود، فشار خطی به اندازه کافی باال نمیرود و کالچها شروع به لغزش میکنند. اگر بیش از حد بسته شود، فشار بیش از حد باعث خرابی سریع پمپ یا پارگی درزگیرها میشود.

فرمول ساده فشار در گیربکسهای هیدرولیکی:فشار الزم برای درگیری یک کالچ (P_clutch) تابعی از نیروی فنر و فشار اعمال شده توسط روغن است. اگر نرخ افزایش فشار (که توسط شیرهای برقی کنترل میشود) کند باشد، زمان درگیری (Engagement Time) افزایش یافته و لغزش رخ میدهد.

تخلیه شدن یا گیر کردن پینهای سوپاپها بر اثر رسوبات قطعات کوچکتری در VB وجود دارند، مانند پینها یا ساچمههایی که مسیر جریان را مسدود یا هدایت میکنند. رسوبات ناشی از روغن سوخته یا کهنه میتوانند این مجاری ریز را مسدود کنند.

در نتیجه، سیگنال الکتریکی صحیح از TCU منجر به عملکرد مکانیکی صحیح نمیشود.

مشکالت رایج شیر برقیهای کنترل تعویض دنده (Shift Solenoids) در AL4، دو شیر برقی اصلی برای کنترل زمان و شدت تعویض دنده وجود دارد (Shift.)B و Solenoids A

:(Harsh Shifting) تقه زدن زمانی رخ میدهد که شیرهای برقی به دلیل خرابی یا کالیبراسیون نادرست، اجازه میدهند فشار به صورت ناگهانی و بیش از حد الزم به کالچها  اعمال شود. این امر باعث میشود که انتقال نیرو ناگهانی باشد و کابین سرنشینان احساس ضربه کند.

تشخیص الکتریکی:خرابی این شیرها معموال ً با ثبت کدهای خطای مربوط به عملکرد شیر برقی)مثال ً A Malfunction P0750 –  Shift Solenoid) توسط دیاگ قابل تشخیص است.

۲.۴. مدیریت حرارتی ضعیف (Overheating)

حرارت دشمن شماره یک تمام گیربکسهای اتوماتیک است، اما AL4 به خصوص در آب و هوای گرم یا ترافیکهای شهری طوالنی، ظرفیت دفع حرارت محدودی دارد.

عدم وجود رادیاتور روغن مستقل یا کوچکی رادیاتور فابریک در بسیاری از مدلهای مجهز به AL4، سیستم خنککننده روغن گیربکس یا کامال ً به رادیاتوراصلی آب موتور متصل است (کوئل حرارتی)، یا اینکه مجرای خنککننده آن در رادیاتور اصلی تعبیه شده است. این روش برای رانندگی در بزرگراه کارآمد است، اما در ترافیکهای طوالنی (با سرعت پایین و دور موتور باال)، توانایی دفع حرارت به شدت افت میکند.

دمای ایمن:دمای عملیاتی بهینه برای AL4 معموال ً زیر ۹۰ درجه سانتیگراد است. رسیدن دمای روغن به ۱۱۰ درجه سانتیگراد به معنای کاهش شدید عمر قطعات الستیکی و تخریب سریع ATF است.

رابطه مستقیم دمای باال با کوتاه شدن عمر قطعات الستیکی واشرها، درزگیرها (Seals) و اورینگهای داخلی گیربکسهای اتوماتیک معموال ً از مواد نیتریل یا ویتون ساخته میشوند. افزایش دما باعث سختی، ترکخوردگی و از دست دادن خاصیت االستیسیته این مواد میشود. خرابی درزگیرها منجر به نشت روغن و کاهش فشار داخلی سیستم هیدرولیک میشود.

توصیه فنی: الزامی بودن نصب رادیاتور روغن مجزا

برای افزایش قابل مالحظه عمر گیربکس AL4، به خصوص در مناطق گرمسیر یا شهرهایی با ترافیک متراکم، نصب یک رادیاتور خنککننده روغن گیربکس مستقل (Auxiliary Cooler) قویا توصیه میشود. این رادیاتور معموال ً با فن الکتریکی مستقل کار میکند و میتواند دمای عملیاتی را به طور قابل توجهی پایین بیاورد و عمر مفید گیربکس را چند برابر کند.

بخش ۳: استراتژیهای نگهداری پیشگیرانه

با توجه به نقاط ضعف ذاتی ذکر شده، نگهداری پیشگیرانه برای AL4 نه یک گزینه، بلکه یک ضرورت است.

تاکید بر نوع روغن مناسب(ATF Dexron III)

گیربکس AL4 به طور خاص برای استفاده از سیال ATF سازگار با استانداردDexron III(یا معادلهای مورد تأیید PSA/رنو) طراحی شده است. استفاده از روغنهای مدرنتر (مانند 4+ATF یا روغنهای مخصوص CVT) میتواند باعث تغییر در ویسکوزیته مورد نیاز برای شیرهای برقی و در نتیجه اختالل در عملکرد فشاردهی شود. کیفیت و افزودنیهای روغن باید مطابق با مشخصات سازنده باشد.

چک کردن دائمی سطح روغن

سطح روغن در AL4 باید در شرایط کامال ً گرم (پس از کارکرد حداقل ۱۵ دقیقه در دمای عملیاتی) و خودرو در حالت افقی چک شود.

نحوه چک کردن:در این گیربکس، گیج روغن معموال ً به صورت داخلی یا در محفظه گیربکس تعبیه شده است. اگر سطح روغن پایین باشد، فشار خطی کاهش یافته و باعث لغزش کالچها، به ویژه کالچهای ترمز (Bands)، خواهد شد.

نحوه تشخیص نشت و تعمیرات اولیه کوچک برای جلوگیری ازخرابیهای بزرگتر نشت روغن گیربکس باید فورا ً مورد توجه قرار گیرد.

منابع اصلی نشت:

درزگیر شفت خروجی (Output Shaft Seal):نشت در این نقطه باعث کاهش سریع سطح روغن میشود.

واشر کارتل:در صورت شل شدن پیچها یا خرابی واشر کارتل (که اغلب در اثر تعویض نامناسب روغن صورت میگیرد(.

تعمیر و آببندی سریع نشتها از رسیدن آسیبهای ثانویه (مانند کارکرد در فشار پایین) به شیرهای برقی و پمپ جلوگیری میکند. همچنین، هرگونه عالمت تقه زدن باید با بررسی فوری پارامترهای TCU (توسط دیاگ) دنبال شود تا مشخص شود آیا تقه ناشی از تأخیر شیر برقی است یا مشکل مکانیکی در کالچ.

نتیجه گیری

گیربکس اتوماتیک (AL4 )DP0، با وجود سادگی نسبی در معماری، به دلیل وابستگی شدید به سینرژی دقیق بین سیال هیدرولیک و مجاری میکرو در واحد کنترل هیدرولیکی، به شدت حساسیت به آلودگی روغن، سایش زودرس—آسیبپذیر است. چهار نقطه ضعف کلیدی نیاز به—کالچها، عدم تحمل واحد هیدرولیک نسبت به رسوبات، و مدیریت حرارتی ضعیف رویکردی متفاوت در تعمیر و نگهداری دارند.

درک این نقاط ضعف ذاتی به تعمیرکاران اجازه میدهد تا با تشخیص زودهنگام (مثال ً با تحلیل کدها یا دمای روغن)، از تعمیرات پرهزینه جایگزینی قطعات اصلی جلوگیری کرده و عمر مفید گیربکس را افزایش دهند. برای مالکان این خودروها، پایبندی سختگیرانه به برنامه تعویض روغن با کیفیت مناسب و نصب سیستم خنککننده کمکی، کلید موفقیت در استفاده طوالنیمدت از این گیربکس است. ارائه خدمات تخصصی بر اساس این دانش فنی، وجه تمایزتعمیرگاههای مجرب در حوزه گیربکسهای فرانسوی خواهد بود.
